椭圆齿轮流量计的工作原理介绍

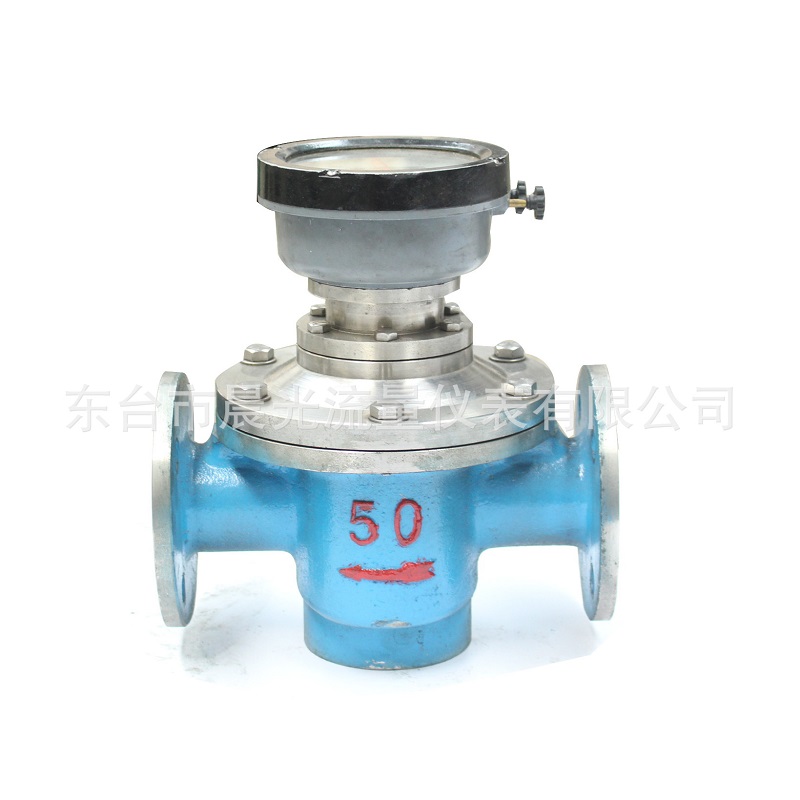

椭圆齿轮流量计是一种基于容积测量原理的高精度流量计，属于容积式流量计的一种，广泛应用于石油、化工、医药、食品等工业领域，尤其适合测量高粘度液体。

结构组成

由计量箱、一对相互啮合的椭圆齿轮、上下盖板构成密封的初月形空腔(作为一次排量的计算单位)。齿轮通过联轴器与计数器或传感器连接。

测量过程

压力差驱动：被测液体通过进口管道进入流量计，进出口压力差推动椭圆齿轮连续旋转。

容积分割：齿轮旋转时，将液体逐次分割并充满初月形空腔，随后排至出口。

流量计算：椭圆齿轮每转一周，排出液体体积为初月形空腔容积的4倍。总流量 Q=4nυ0​，其中 n 为齿轮转速(转/秒)，υ0​ 为初月形空腔容积。

信号输出

机械计数：齿轮旋转通过连杆驱动计数器，直接显示累计流量。

电子信号：通过磁性联轴器或传感器将旋转转化为电脉冲，实现远传显示或自动化控制。
